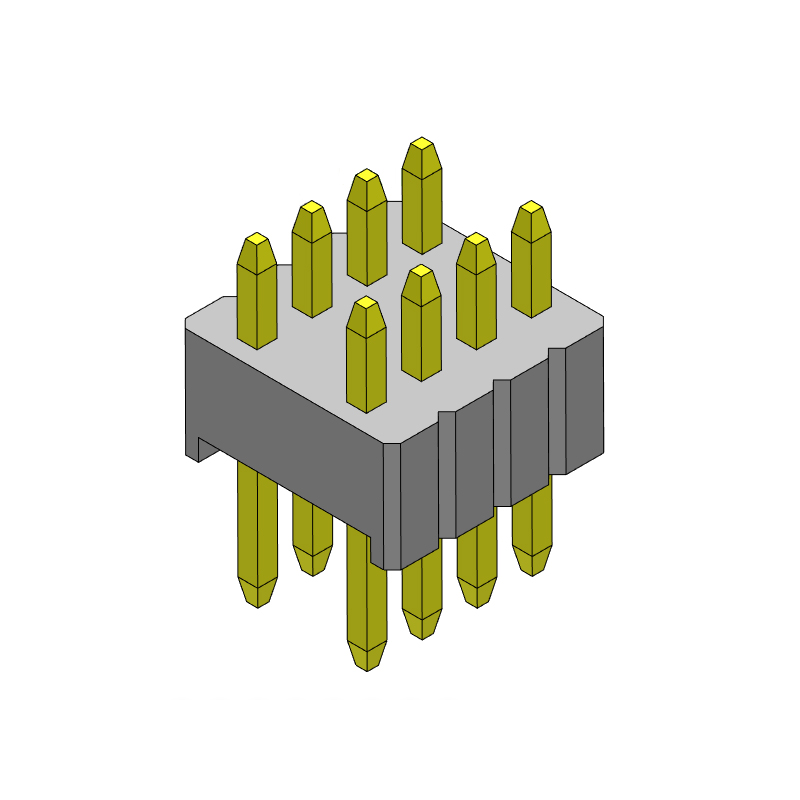

在很多電子類、數碼類、家電類產品生產過程中，會用到各種類型的連接器，如雙排排針、單排排針、D-SUB連接器、POGO PIN等，這些不同類型的鏈接器，會根據生產產品種類來使用，那在選擇一個好的連接器，需要參考哪些呢，接下來由雙排排針廠家分享如何選擇連接器，都可以通過哪些維度參考。

    連接器可以按不同的方式分類。

    根據頻率的不同，有高頻連接器和低頻連接器。

    根據形狀的不同，有圓形拼接器和矩形拼接器。

    根據應用的不同，有印刷電路板用連接器、機柜用連接器、音響設備用連接器、電源連接器、專用連接器等。

    今天雙排排針廠家主要講一下如何選擇低頻連接器（3MHZ以下的頻率）。

    1、電氣參數

    連接器是連接電線的機電元件，因此，連接器本身的電氣參數是選擇連接器時首要考慮的因素。

    額定電壓

    額定電壓，也稱為工作電壓，主要取決于連接器中使用的絕緣材料和接觸對之間的間距。

    當電壓低于其額定電壓時，某些組件或設備可能無法執行其正常功能。實際上，連接器的額定電壓應該理解為制造商推薦的很大工作電壓。作為一般規則，連接器的工作電壓遠低于其額定電壓。

    因此，根據使用環境和安全等級的要求，應根據連接器的耐壓（介電強度）指標合理選擇額定電壓。

    額定電流

    額定電流也稱為工作電流。與額定電壓一樣，連接器通常在額定電流或低于額定電流時表現良好。

    在連接器設計過程中，通過連接器的熱設計來滿足額定電流要求。這是因?yàn)楫?dāng)電流流過接觸對時，接觸對由于導體電阻和接觸電阻而變熱。當熱量超過一定限度時，它會損壞連接器的絕緣層，形成接觸并軟化表面涂層，從而導致故障。

    因此，限制電流額定值實際上需要限制連接器內部的溫升不超過設計限制。選擇時需要注意的一個問題是，對于多芯連接器，額定電流需要降額。

    大電流時更要注意這一點，例如，φ3.5mm觸頭對的額定電流一般規定為50A，但5芯時，每芯額定電流僅為38A。數字越大，降額范圍越寬。

    接觸電阻

    接觸電阻是指兩個接觸導體在接觸區內產生的電阻。

    選擇時要注意兩點：

    首先，連接器的接觸電阻指標實際上是接觸電阻，包括接觸電阻和對導體的接觸電阻。由于導體電阻通常很小，因此許多技術規范將接觸電阻稱為接觸電阻。

    其次，在連接小信號的電路中，接觸面會產生氧化層、油污或其他污染物，兩個觸點的表面會粘連，這樣測試某個接觸電阻指標的條件就需要注意。出現薄膜阻力。隨著膜層厚度的增加，電阻迅速增加，使膜層成為不良導體。然而，薄膜層在高接觸壓力下會發生機械擊穿，或者在高電壓和高電流下會發生電擊穿。

    屏蔽性（防干擾）

    現代電氣和電子設備中組件和相關功能的密度不斷增加，對電磁干擾施加了嚴格的限制。因此，連接器通常用金屬外殼封閉，以防止內部電磁能量被輻射或受到外部電磁場的干擾。

    在低頻時，只有磁性材料才能顯著屏蔽磁場，此時對金屬外殼的電氣連續性即外殼的接觸電阻有一定的限制。

    2、安全參數

    絕緣電阻

    絕緣電阻是在主體的絕緣部分施加電壓時產生的電阻值。注意不要在絕緣層內或絕緣層上出現漏電流。

    主要受絕緣、溫度、濕度和污垢等因素的影響。連接器樣品上列出的絕緣電阻值通常是標準大氣條件下的指示值。在一定的環境條件下，絕緣電阻值會有所下降。

    還需要注意絕緣電阻的測試電壓值，絕緣電阻（MΩ）=施加在絕緣體上的電壓（V）/漏電流（μA），不同的電壓給出不同的結果。對于連接器測試，施加??的電壓一般為10V、100V和500V。

    耐壓

    耐壓是接觸對的相互絕緣部分之間或絕緣部分與地之間在規定時間內能夠承受而不會擊穿超過額定電壓的臨界電壓。它主要受接觸對間距、爬電距離和形狀、絕緣體材料、環境溫度和濕度以及大氣壓力的影響。

    易燃

    連接器在運行過程中不能斷開電流，有火災隱患。因此，連接器不僅要防止著火，而且即使著火或著火也能在短時間內自行熄滅。選擇時要注意選擇具有阻燃、自熄絕緣材料的電連接器。

    3、機械參數

    接觸壓力（單腳分離力和總分離力）

    連接器的接觸壓力是一個重要的指標，直接影響接觸電阻的大小和接觸副的磨損。

    對于大多數結構來說，接觸壓力的直接測量是相當困難的。因此，接觸壓力往往通過單腿分離力間接測量。對于圓形針孔觸點對，通常使用指定重量的標準針來測試母觸點的承重能力。標準引腳直徑通常為 -5 μm，這是公觸點直徑的下限。

    總分離力通常是單個爪上線分離力總和的兩倍。如果總分離力超過 50N，用手插拔將非常困難。當然，如果您有測試設備或者有特別要求，可以選擇零插拔力連接器、自動脫落連接器等。

    機械壽命

    連接器的機械壽命是配合壽命，通常指定為 500 至 5000 次循環。

    當達到規定的機械壽命時，連接器的接觸電阻、絕緣電阻和耐壓不得超過規定值。

    嚴格來說，今天的機械生活是一個模糊的概念。機器的壽命應該和時間有一定的關系，情況明顯不同，比如10年500次，1年500次。沒有比它更經濟、更科學的測量方法了。

    觸點對數和針孔特性

    觸頭對數可根據電路需要選擇，同時考慮連接器的尺寸和總分離力。觸點對數越多，體積越大，當然，總分離力也越大。如果可靠性高且體積可以接受，可以將兩個觸點對并聯以提高連接可靠性。

    在連接器插頭和插座中，插針（公觸點）和插孔（母觸點）通常可以互換。在實際使用中，可以根據插頭和插座兩端的充電情況來選擇。如果插座需要經常充電，可以選擇帶插孔的插座。這是因?yàn)閹Р蹇椎牟遄膸щ娪|點嵌在絕緣體中，人體很難接觸到帶電觸點。安全。

    振動、沖擊、碰撞

    首要考慮的是當連接器在特定頻率和加速度條件下受到振動、沖擊或沖擊時接觸對的電氣連續性。

    接觸對的瞬間斷開發生在這種動態應力條件下，指定的瞬態時間通常為1μs、10μs、100μs、1ms和10ms。需要注意判斷接觸對瞬間斷開的方法。

    現在普遍認為，當閉合觸點對（觸點）上的電壓降超過電源電動勢的 50% 時，可以確定閉合觸點對（續）。

    綜合所述，雙排排針廠家講解了對于連接器的選擇，可以通過電氣參數、安全參數、機械參數等，而這些參數中里面又包含了很多連接器更細化的參考。
